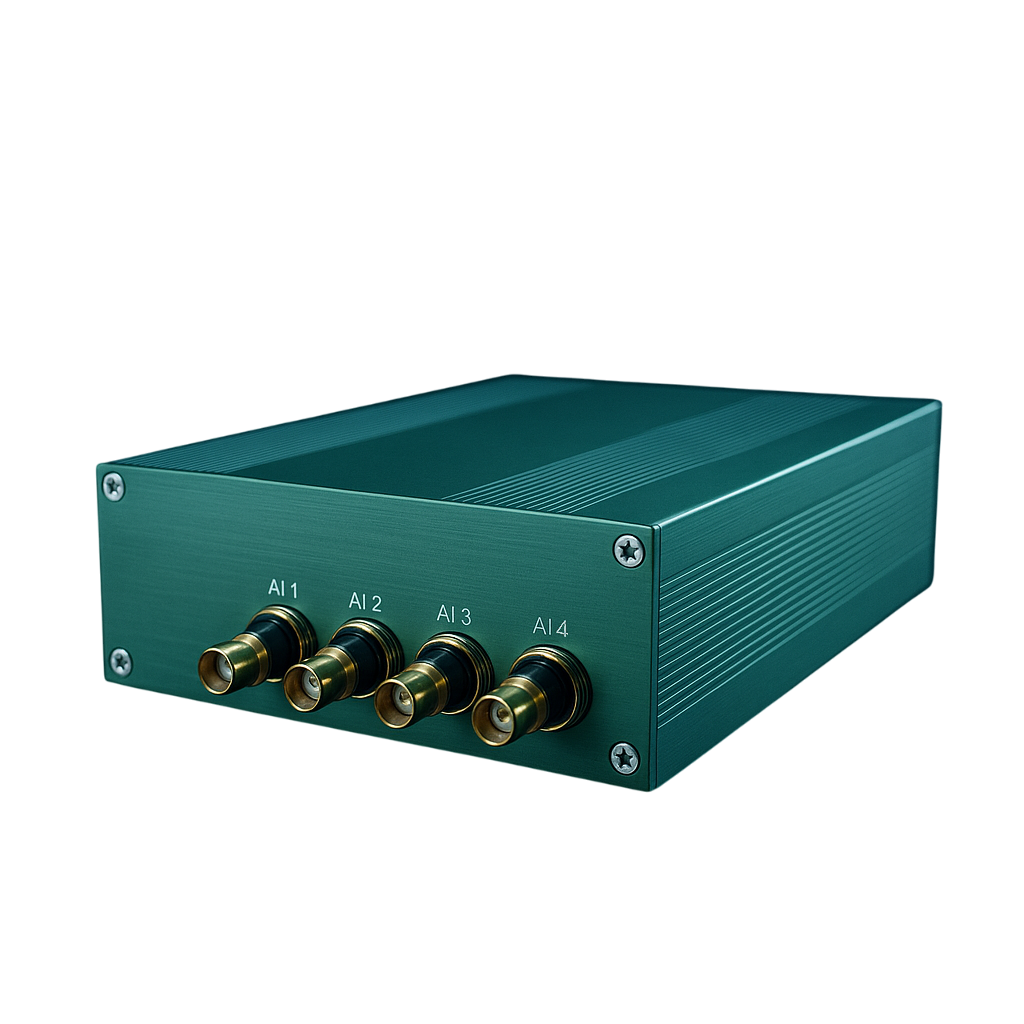

RS-LAN-4431（IcePick 4431）是一款超低噪声、高精度、4 通道同步采样的数据采集卡，采用以太网通讯接口，内置 24 位高分辨率逐次逼近型 A/D 转换器，适用于声学分析、振动测试、电机控制与各类精密信号测量；支持 Windows 上位机与 Python SDK，开箱即用。
- 4 路同步采样模拟输入（24-bit SAR ADC）
- 最大采样率：每通道 2 MS/s
- DC 耦合，±10 Vpk 输入范围；1 MΩ ∥ 220 pF 输入阻抗
- 超低等效输入噪声（典型：2 KS/s 时 < 28 nV/√Hz @ 10 Hz）
- 以太网高速传输
- 提供 Windows 上位机与标准化 Python SDK
配置与价格
—
文档资源
应用领域
- 原子物理弱信号检测与实验室低噪声采集
- 声学分析与振动测试
- 工业低电压高精度测试测量
- 医学检测与生命科学研究
规格参数
| 项目 | 参数 |
|---|---|
| 输入通道 | 4 路模拟输入（BNC），同步采样 |
| 分辨率 | 24-bit 逐次逼近型 A/D |
| 采样率 | 实时显示：每通道最大 2 MS/s；数据保存：每通道最大 1 MS/s |
| 输入范围 | ±10 Vpk（DC 耦合） |
| 输入阻抗 | 1 MΩ ∥ 220 pF |
| 最大输入电压 | 相对于机壳地 +15 V / −15 V |
| 动态范围 | ≥ 100 dB（−60 dBFS，1 kHz 条件） |
| 信噪比（SNR） | ≥ 100 dB |
| THD+N | < −90 dB（20 Hz–200 kHz） |
| SFDR | ≥ 104 dB |
| 幅度平坦度 | ±0.01 dB（20 Hz–200 kHz） |
| CMRR | ≥ 60 dB（20 Hz–1 kHz） |
| 通道串扰 | < −100 dB |
| 等效输入噪声 | ±10 V 量程：1 MS/s ≤ 88 µVrms；62.5 KS/s ≤ 21 µVrms（典型）；31.2 KS/s ≤ 14 µVrms（典型）；2 KS/s ≤ 6 µVrms（典型） |
| 数据接口 | 以太网（ETH） |
| 触发 | SMA 接口 |
| 本地存储 | SD 卡 |
| 电源接口 | DB9（公头），建议配套 RS-UNPS-01 超低噪声电源 |
| 工作温度 | −20 °C ~ +50 °C |
| 存储温度 | −30 °C ~ +70 °C；湿度 0%–95%（无凝露） |
| 尺寸 / 重量 | 154 × 144 × 54 mm；约 500 g |
| 功耗 | 最大 2 W |
| EMC / 安规 | EN 61326 Class A；IEC 61010-1 |
| 操作系统 | Windows 10/11 |
| 开发支持 | 提供标准 Python SDK 与使用文档 |
端口说明
- CH1–CH4（BNC）：4 路模拟输入，DC 耦合，±10 Vpk
- ETH：以太网数据通讯接口（RJ45）
- Power：DB9（公头）电源接口
软件与开发

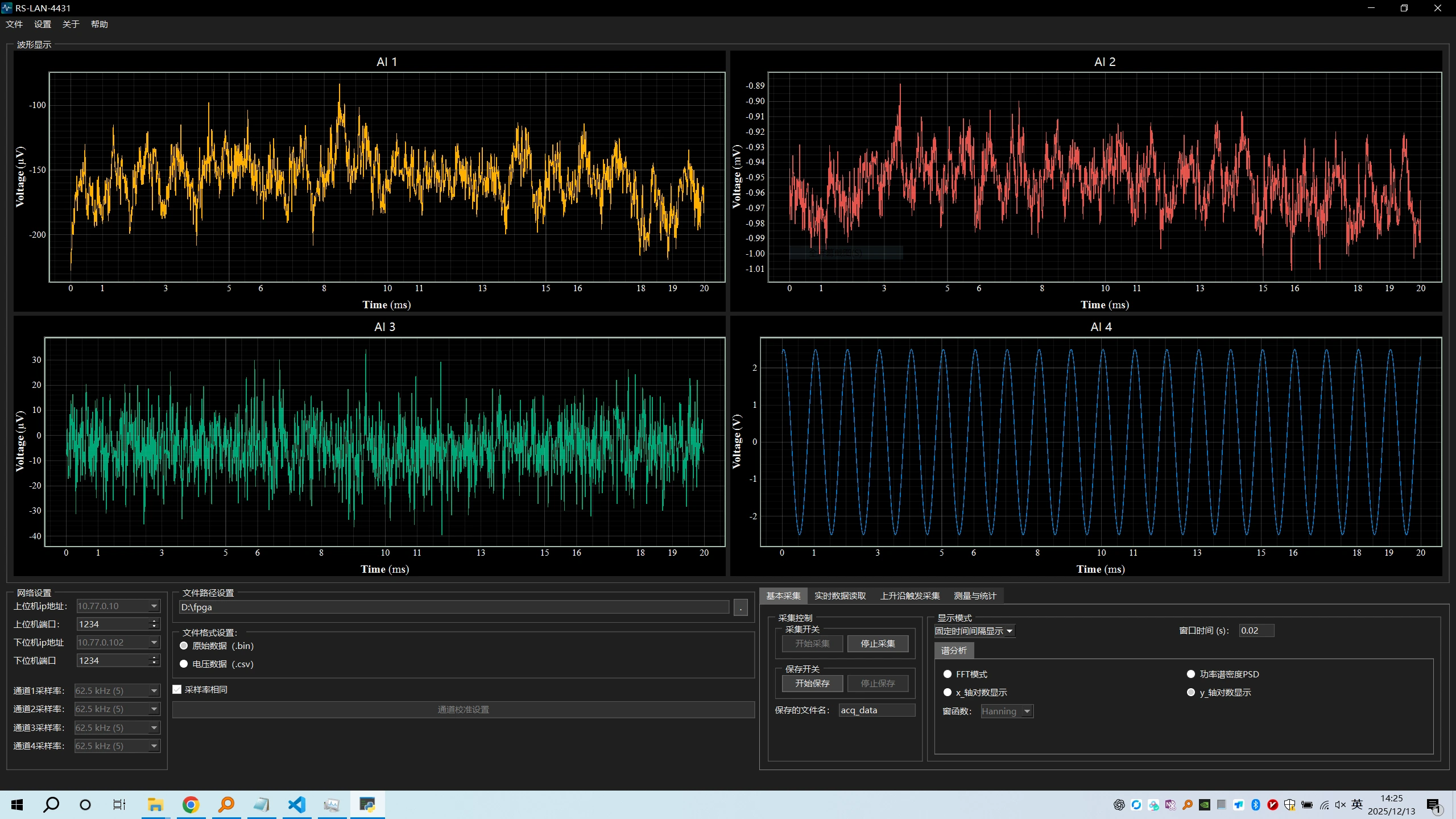

提供 Windows 上位机应用与标准化 Python SDK，可完成通道配置、采样率/量程设置、触发控制、实时波形与频谱观察、数据保存与导出等；支持二次开发集成到实验自动化流程。
供电
推荐使用RS-UNPS-01超低噪声电源供电（后部 DB9 接口），以获得最佳噪声性能。
外观尺寸
154 × 144 × 54 mm（W×D×H），约 500 g。
如需特殊输入量程、连接器形式或采样率扩展等定制，请联系销售人员。
