RS-UPR（Ultra Precision Reference，IceRef）是一款基于 LTZ1000 超精密基准芯片设计的电压参考源，针对长期稳定性与低频噪声做了深度优化；典型 0.2 ppm/√Hz（@ 0.1 Hz）超低噪声，可作为实验室标准源或嵌入式 ADC/DAC 基准。适用于对电压稳定性与低频噪声极其敏感的高端测量与计量场景。
- 超低噪声：0.2 ppm/√Hz（@ 0.1 Hz）
- 高稳定性输出：7.18 V，长期漂移< 2 ppm（典型）
- 低温漂设计：< 0.05 ppm/°C（典型）
- 多级热隔离结构，抑制外界温变
- 低噪声电源调理，对供电无特殊苛求
- 标准香蕉头输出，兼容各类测量仪器
- 超低功耗：整机功耗 < 0.8 W
配置与价格
—
文档资源
应用领域
- 量子精密测量系统、原子干涉、引力波相关实验
- 激光锁频与稳频
- 高精度 DAC/ADC 系统基准
- 实验室高稳定标准源
- 物理、计量、材料科学等科研
规格参数
| 项目 | 参数 |
|---|---|
| 输出电压 | 7.18 V（可定制） |
| 初始精度 | ±2 ppm |
| 短期稳定性 | < 1 ppm / 24 小时 |
| 长期漂移 | < 2 ppm |
| 温度系数 | < 0.05 ppm/°C |
| 噪声密度（@ 0.1 Hz） | < 0.2 ppm/√Hz（详见 PSD 分析） |
| 输出电流能力 | ≤ 10 mA |
| 输出电阻 | < 0.1 Ω |
| 上电稳定时间 | ≤ 20 分钟 |
| 接口形式 | 香蕉头或定制标准接口 |
| 外壳屏蔽 | 铝合金金属屏蔽壳，接地处理 |
| 工作环境温度 | 15 °C – 35 °C |
| 外壳热隔离 | 多层热隔离结构 |
| 电源输入 | 15 V DC |
| 整机功耗 | < 0.8 W |
测试数据
- 测试设备：Keithley 2002（8.5 位）
- 测试环境：普通实验室环境，连续采样 24 小时
- 结果：24 小时内电压波动 < 5 µV；1 mHz 处噪声 < 1 ppmV/√Hz；0.1 Hz 处噪声约 0.2 ppmV/√Hz

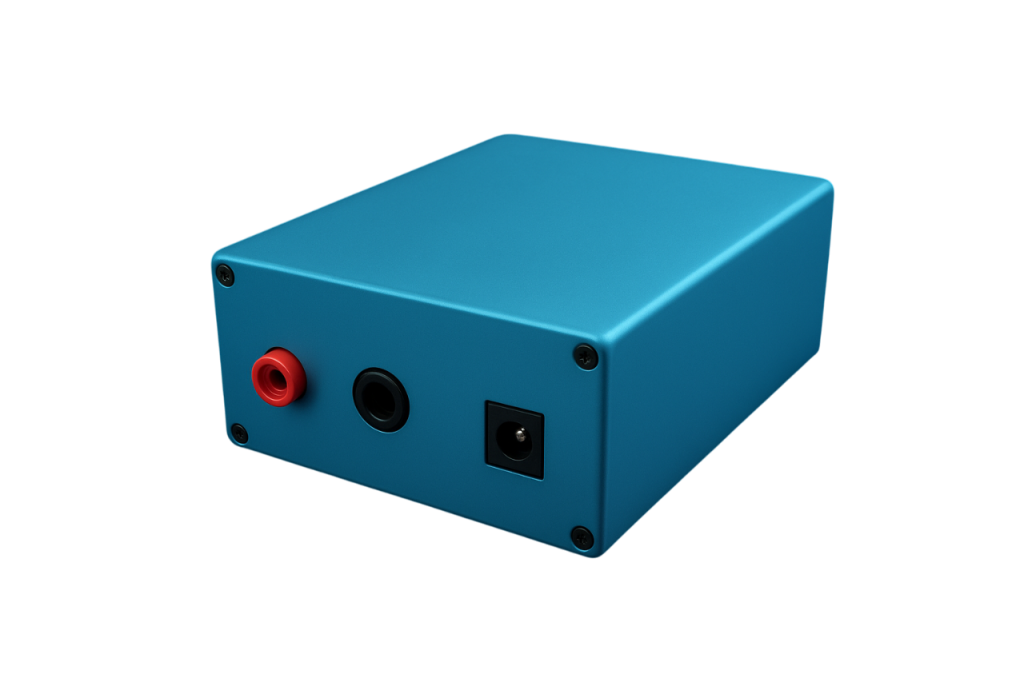

端口说明
- OUT / GND：输出端，默认镀金香蕉头（红：＋；黑：GND）
- DC：供电接口
- M4：M4 螺孔接地接口（配镀金接地柱）
供电
本设备使用标准 DC-022 接口，由低噪声线性电源供电；额定工作电流 51 mA，出厂自带电源适配器。
外观尺寸
L × W × H = 68 × 94 × 42 mm。
支持输出电压、接口形式与热隔离结构定制；如需长期漂移筛选与校准服务，请联系销售人员。
