QLock 是锐昱科技（RaySun）面向 饱和吸收谱锁频（SAS Lock） 场景推出的一体化锁频控制器。将 扫描、调制/解调（Lock-in） 与 PID 伺服 集成在同一硬件平台，并配套上位机软件实现实时波形显示与参数调整，为实验室提供“一站式”的锁频电子控制系统解决方案。
- 一键自动锁定：支持 Auto Lock 模式，可实现自主寻峰锁定
- 扫描 + 锁相集成：扫描偏置/幅度/频率可调，同时支持调制/解调参数在线调节
- 可视化调参：上位机实时显示 SAS 信号、误差信号与参考线，锁定点一目了然
- PID 伺服可调：P / I / D 参数独立调节，便于快速获得稳定锁定，反馈带宽＞2KHz
- 内置 PD 驱动：集成 9 V PD 反向偏压与跨阻放大，可直接连接 PD 管使用
- 紧凑可靠：小体积机壳，接口集中在前面板，便于桌面使用与系统集成
配置与价格
—
文档资源
- QLock 产品介绍(PDF)
- QLock用户手册(PDF)
- RaySun QLock 上位机软件 (RaySun QLock(r11).zip)
- 串口转USB驱动 (CH341 Driver.zip)
应用领域
- Rb / Cs 等原子谱线饱和吸收谱（SAS）锁频
- 冷原子、原子钟、量子光学等实验平台的激光稳频与长期运行
- 高校与科研院所教学演示：从扫描观察到一键锁定的完整流程
- 需要将锁频流程工程化、可复现化的系统集成项目
规格参数
| 项目 | 参数 |
|---|---|
| 型号 | QLock 饱和吸收谱（SAS）锁频控制器 |
| 核心功能 | 扫描（Offset/Amp/Freq）+ 调制/解调（Lock-in）+ PID 伺服闭环锁定 |
| 上位机 | 支持实时波形显示与参数在线调节（调制频率/幅度、解调相位、PID 参数等） |
| 接口 | PD in、Monitor、SYNC、CTR、COM（以实物标识为准） |
| PD in | 内置9 V 反向偏压 + 跨阻放大（默认最佳适配0.5A/W,100uW-1mW） |
| CTR | 控制接口，支持1K-100K，100mV以内调制，±1.5V扫描和控制输出（±5V以内可定制），低阻 |
| Monitor/SYNC | 饱和吸收谱信号同步输出，低阻/扫描信号同步输出，低阻 |
| 供电 | 外部直流供电（12V-24V，1A） |
| 尺寸 | 小型桌面机壳（长160 × 宽105 × 高45 mm） |
外观尺寸

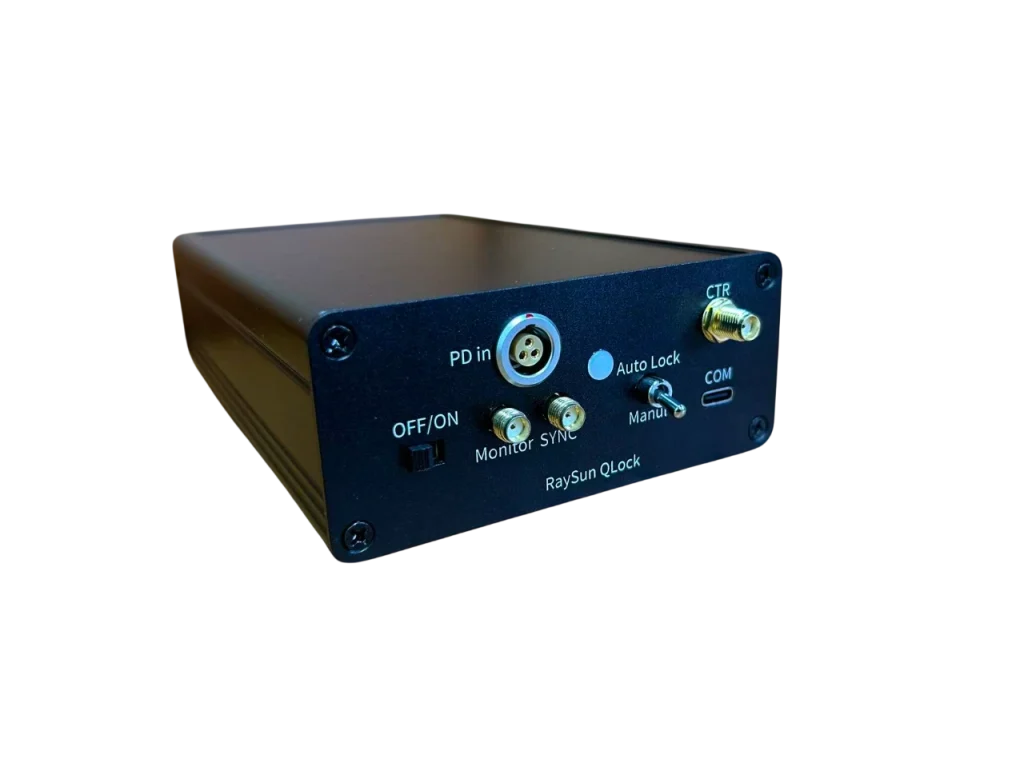

QLock 采用紧凑型桌面金属机壳设计，前面板集中提供 PD 输入、监视/同步输出、控制输出与通讯接口，便于接线与日常调试。W×H×L=160×105×45 mm。可直接以电路板形态提供，160×100mm。
端口说明
- PD in：饱和吸收谱探测信号输入接口（直接连接 PD管，对于0.5A/W效率的探测器，建议光功率100uW-1000uW）。
- Monitor：监视输出接口，用于示波器观察谱线/误差信号等关键波形（具体输出内容以固件版本为准）。
- SYNC：同步参考输出，可用于触发/参考等用途。
- CTR：控制输出接口，用于连接激光器驱动器或执行器的控制输入（如电流调制端、PZT 控制端等）。
- COM：上位机通讯接口（USB TypeC）。
- COM：Auto Lock 指示：自动锁定/手动模式切换。自动锁定将以上一次手动锁定参数执行锁定
- OFF/ON：电源开关
软件界面

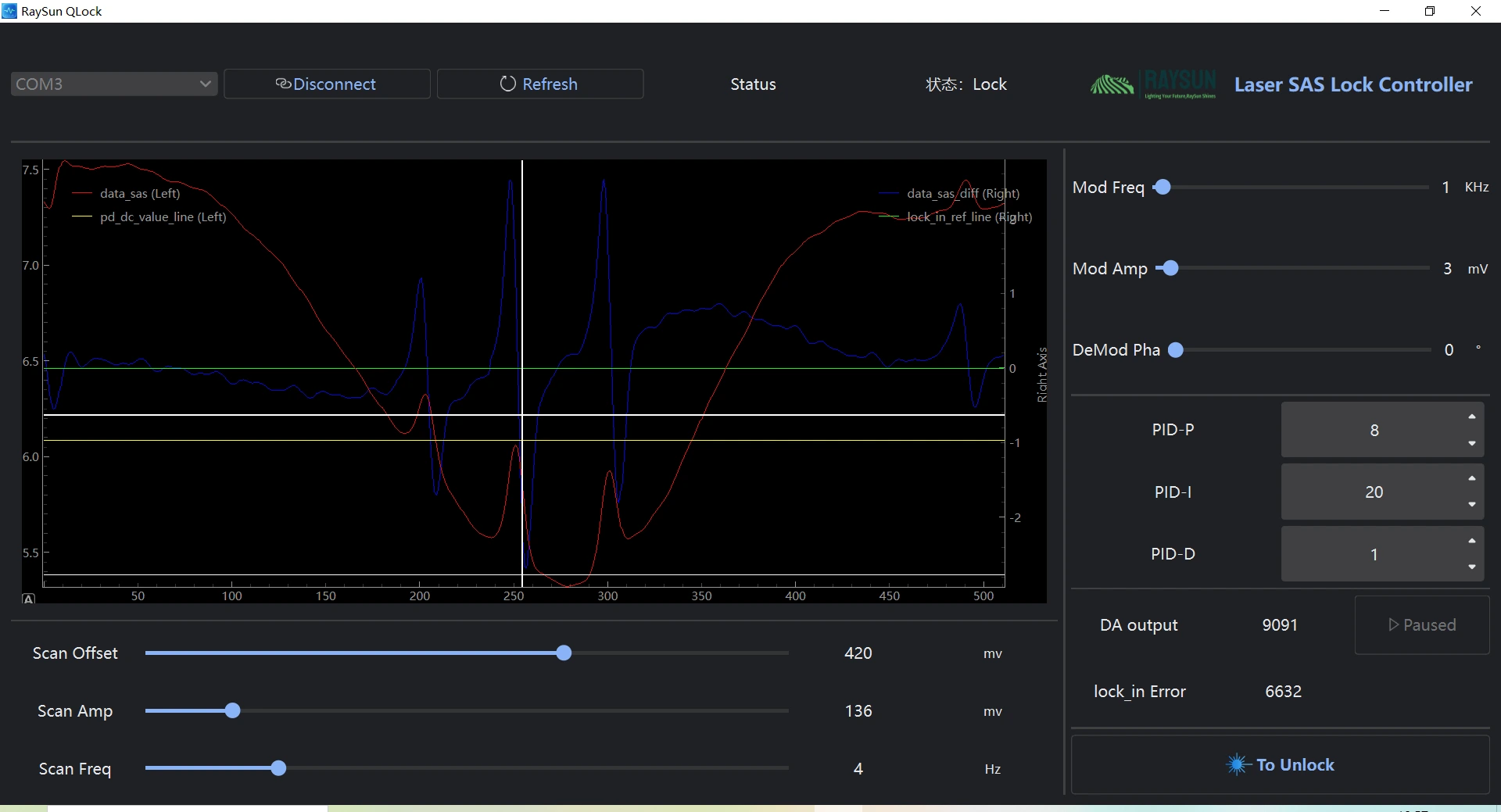

RaySun QLock 上位机软件支持串口连接与实时显示，可同时显示饱和吸收谱（SAS）信号、误差信号与锁定参考线，并支持扫描参数、调制/解调参数与 PID 参数的在线调节，便于快速获得高信噪比误差与稳定锁定状态。
供电
QLock 通过外部直流电源供电。支持12V-24V供电，上电前请确认供电电压与极性符合出厂标识，并在接线完成后再开启。
若用于长期运行，建议使用低纹波稳压电源，并做好接地与屏蔽以降低环境噪声对锁频的影响。
为获得更好的锁频效果，建议在光路端确保饱和吸收谱信号具有足够的对比度，并合理选择调制频率与幅度；
解调相位应调至误差信号斜率最大处，再逐步优化 PID 参数以获得更低的锁定噪声与更强的抗扰动能力。
设备仅限经过培训的专业人员使用。请遵守相关激光安全规范，避免直视激光束；如发现设备工作异常，请立即断电并联系我司技术支持。
