RS-LAN-1104 · PRECISION DATA ACQUISITION
RS-LAN-1104 是一款面向精密信号测量的低噪声四通道同步数据采集卡。通过以太网连接电脑，提供四档输入量程、AC/DC 耦合、单端/差分输入和 IEPE 传感器激励，并新增 5 V 高精度电压基准。配套 Windows 上位机将波形观察、频谱分析、触发采集与数据保存整合到统一工作区，支持自主选择深色或浅色主题。
- 4 路同步采集，最高 2 MS/s/通道，四通道共用采样率
- 四档输入量程：±12.5 V、±2 V、±1.136364 V、±0.181818 V
- 各通道独立设置 AC/DC 耦合、单端/差分输入
- IEPE 恒流激励，支持声学与振动传感器应用
- 新增 5 V 高精度基准，前面板 BNC 输出
- RAW BIN / CSV、触发采集、Python / MATLAB 开发资料
点击下方缩略图切换上方图片。产品图根据实物照片渲染；接口及标识以交付实物为准。
配置与价格
—
四档量程配合独立耦合与输入方式设置，兼顾微弱信号和较大幅度输入。
将高稳定电压参考引入采集系统，方便实验测量和基准比对。
实时波形、频谱、触发、保存与离线转换，覆盖从信号观察到数据分析。
软件与文档下载
适用于 64 位 Windows 10 1809 及以上版本、Windows 11。解压 ZIP 后运行安装程序。软件支持深色 / 浅色主题切换。API 资料随软件提供，Python/MATLAB SDK 当前为工程评估版。
应用领域
- 原子物理、量子精密测量与实验室弱信号采集
- 声学、振动测试及 IEPE 传感器信号观察
- 低电压信号、传感器及模拟电路测试
- 电压基准比对、长时间趋势记录与实验自动化
规格与功能
| 项目 | 参数 / 功能 |
|---|---|
| 输入通道 | 4 路同步模拟输入，CH1–CH4；每通道提供正、负 BNC 端子 |
| 采样率 | 最高 2 MS/s/通道；四通道共用采样率，支持低速及 NPLC 积分采集 |
| 输入量程 | R0：±12.5 V；R1：±2.0 V；R2：±1.136364 V；R3：±0.181818 V（输入端饱和量程） |
| 耦合 / 输入方式 | AC / DC，单端 / 差分；各通道独立设置 |
| IEPE 激励 | 全设备统一开关与恒流设置；2–20 mA，步进 2 mA |
| 高精度基准输出 | 5 V / 5 mA（按面板标识），VREF_5V_5mA 与 GND 配套使用 |
| 数据接口 | 以太网，后面板 LAN（RJ45）接口 |
| 触发采集 | 上位机 Single / Multi / Long 模式；阈值、触发前后窗口及高级参数设置 |
| 实时分析 | 四通道波形、缩放与自动纵轴、测量统计、独立频谱分析窗口 |
| 数据保存 | RAW BIN 原始数据；Voltage CSV 有效采样率不高于 62.5 kS/s；高速数据先保存 BIN 后离线转换 |
| 校准功能 | 零点、温度增益校准与修正设置；支持读取并验证板卡配置 |
| 供电 | 12 V 直流，后面板 DC-12V 接口 |
| 状态指示 | CH1_OV–CH4_OV、ACTIVE、POWER |
| 操作系统 | Windows 10 1809+ / Windows 11，64 位 |
| 开发支持 | Python / MATLAB SDK（工程评估版）、上位机 Poll 读取说明 |
5 V 高精度电压基准
RS-LAN-1104 新增高精度基准输出，性能参考锐昱 IceRef 高精度基准电压源，输出电压为 5 V。前面板 VREF_5V_5mA / GND 端子便于接入测量系统，用于电压比对、参考信号观察和实验室高稳定测量。
| 项目 | 参数 / 功能 |
|---|---|
| 输出电压 / 电流 | 5 V / 5 mA（按面板标识） |
| 初始精度 | ±2 ppm |
| 短期稳定性 | < 1 ppm / 24 小时 |
| 长期漂移 | < 2 ppm（典型） |
| 温度系数 | < 0.05 ppm/°C（典型） |
| 噪声密度 | < 0.2 ppm/√Hz @ 0.1 Hz |
| 上电稳定时间 | ≤ 20 分钟 |
以上基准性能参照 IceRef 公布指标；本机采用 5 V 输出和 BNC 接口。精密比对请在充分预热、温度稳定的条件下进行。
低噪声实测参考

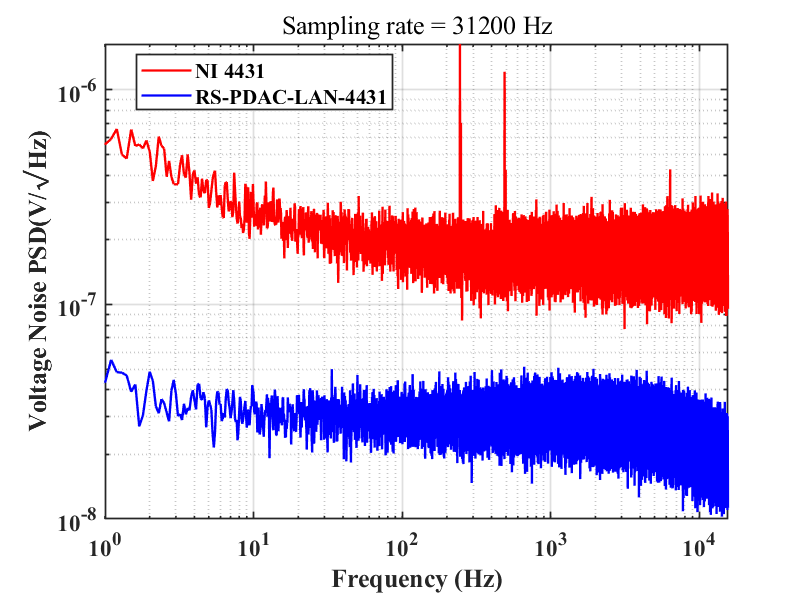

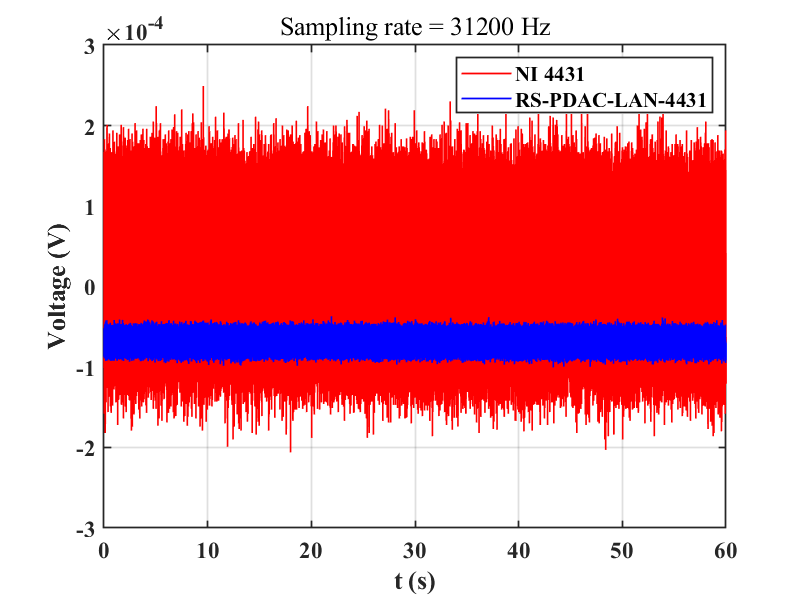

以下对比图展示既有采集平台在 31.2 kS/s 条件下的频域与时域噪声表现，供 RS-LAN-1104 选型参考。
* 沿用既有平台实测数据，曲线与坐标保持原样，图例按本页型号展示；历史数据不作为新增量程、差分输入或基准输出的逐项实测结果。
软件与开发

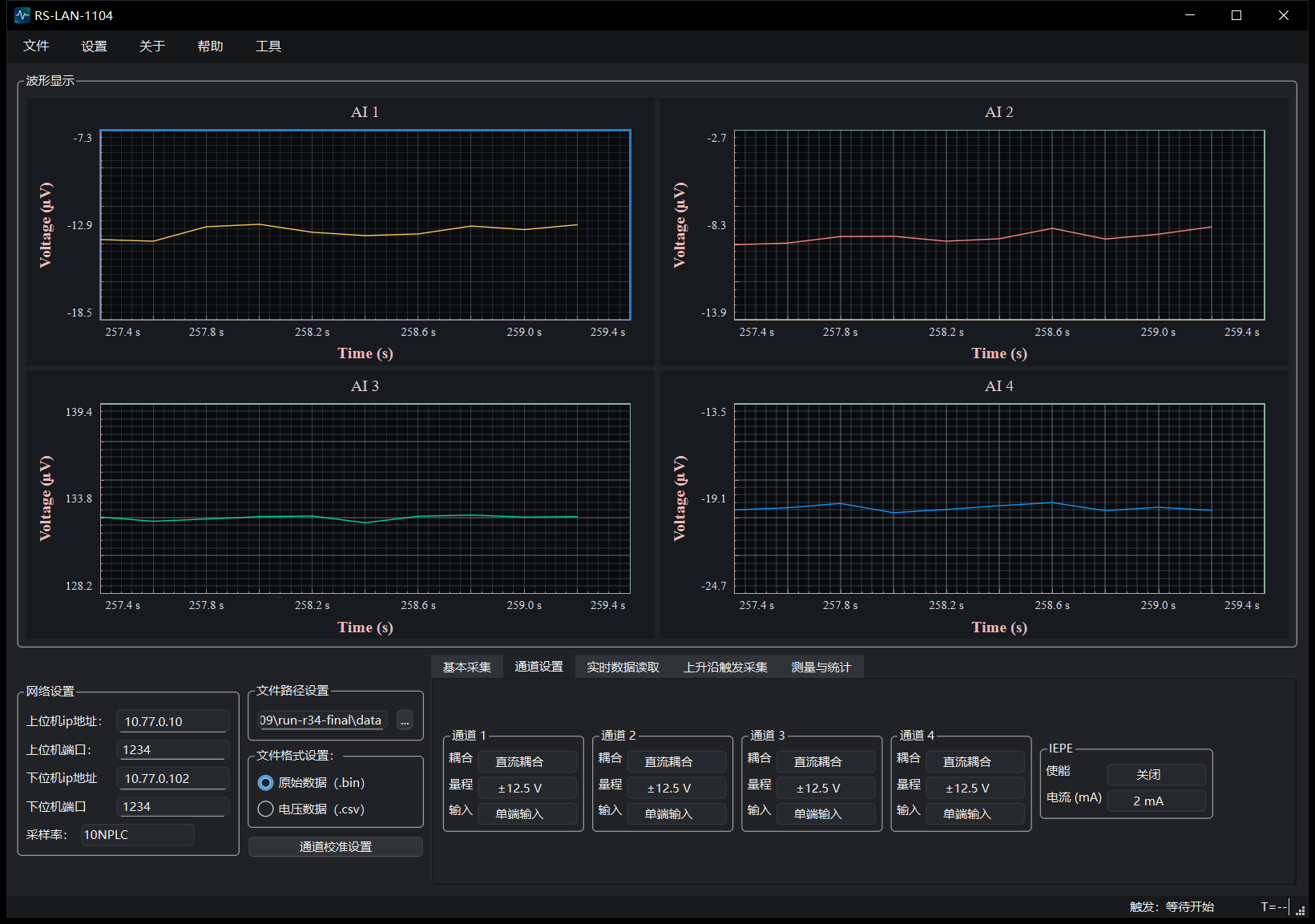

配套 RS-LAN-1104 上位机支持深色 / 浅色主题自由切换，可在统一工作区设置网络、采样率、通道与保存参数。波形和频谱窗口支持日常观察，Single / Multi / Long 触发模式用于捕获目标事件，BIN 转换工具便于后续分析。
- 采集与分析：实时波形、自动纵轴、窗口缩放、统计测量与频谱分析。
- 保存与转换：RAW BIN 保留原始 ADC 数据及采集上下文，Voltage CSV 便于脚本或表格读取。
- 校准与管理：零点和温度增益校准、修正状态管理、采集会话与文件完整性结果。
- 开发与集成：Python/MATLAB SDK 可直接控制采集卡；上位机 Poll 接口可读取已启动的实时会话。SDK 为工程评估版，使用范围详见随包说明。

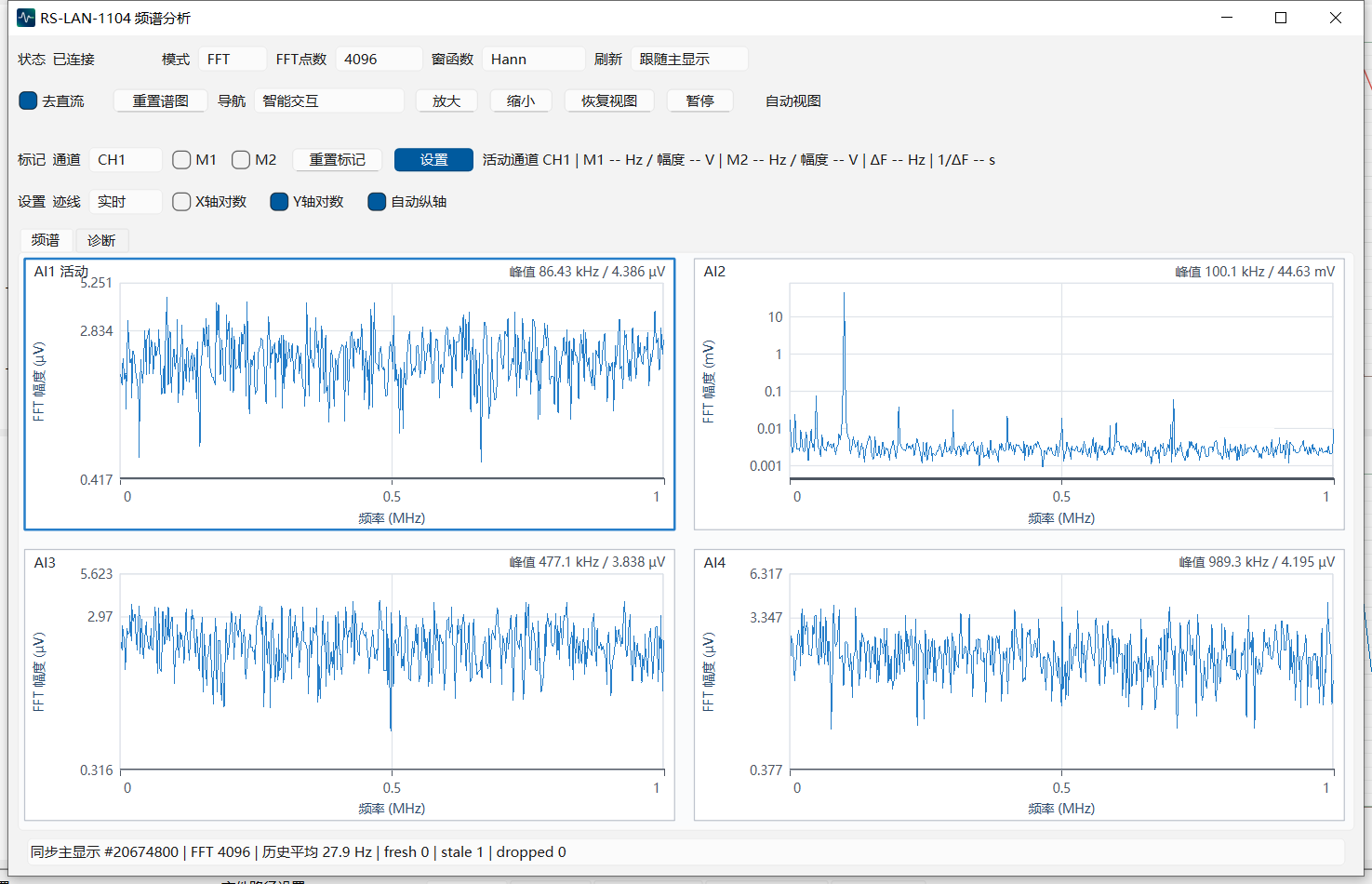

频谱分析
在主程序中点击“打开频谱分析”，即可进入独立的四通道频谱窗口，同时观察各通道的频率成分。支持 FFT 幅度谱与功率谱密度（PSD）模式，适合查看信号峰值、谐波成分和噪声分布。
- 分析参数：可选择 FFT 点数，以及 Hann、Hamming、Blackman、矩形窗；支持计算前去直流。
- 读数与标记：显示各通道峰值频率与幅值；M1 / M2 标记可读取频点及两点频差。
- 视图控制：支持线性 / 对数坐标、自动纵轴、缩放、平移与框选；可暂停频谱显示或恢复视图。
- 实时刷新：可自动刷新、跟随主显示或设置刷新频率；FFT 数据不足时提示等待。
端口与供电

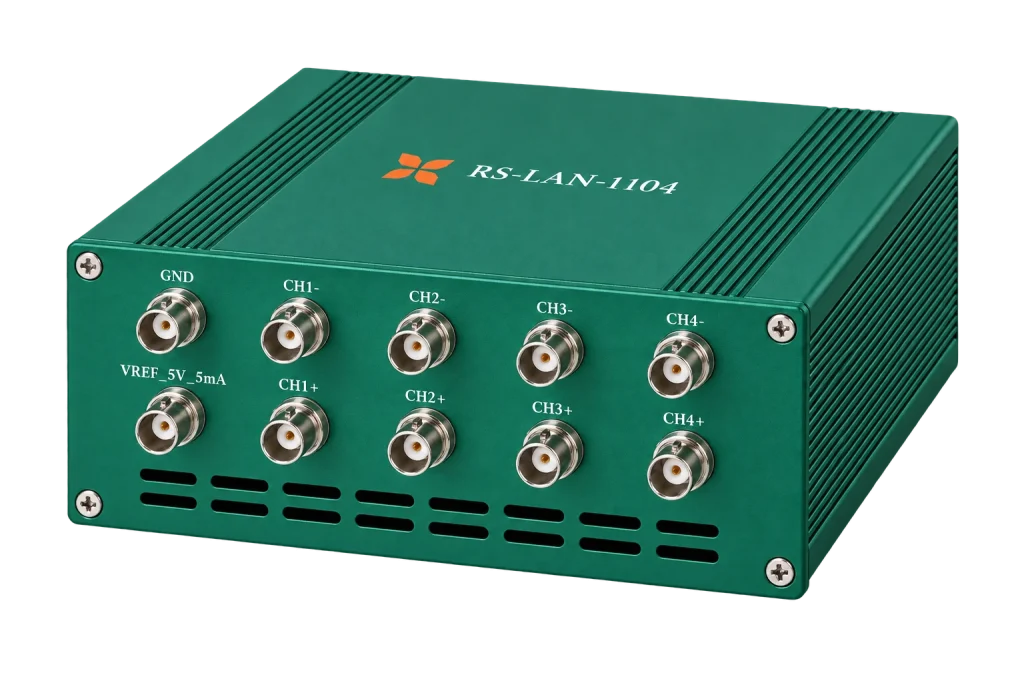

前面板
- CH1±–CH4±：四通道模拟输入正、负端，按单端或差分方式接线。
- VREF_5V_5mA：新增 5 V 高精度基准输出。
- GND：基准输出及测量接地端。

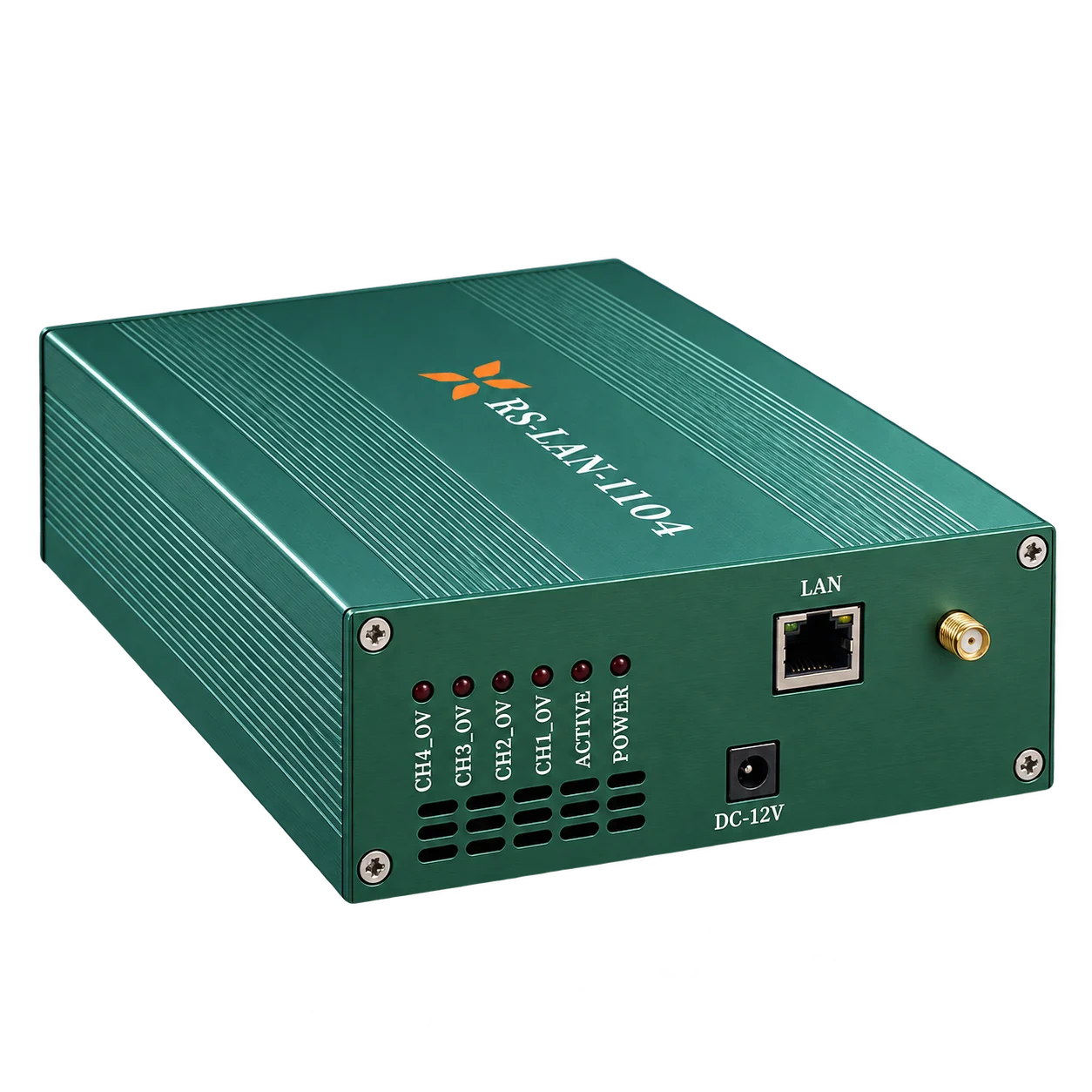

后面板
- LAN：RJ45 以太网接口。
- DC-12V：12 V 直流供电接口。
- CH1_OV–CH4_OV / ACTIVE / POWER：过载、工作与电源指示。
快速开始
- 连接 12 V 电源和网线，按说明设置同一网段的电脑与采集卡 IP。
- 安装并启动 RS-LAN-1104 上位机，确认同一块卡只有一个控制程序使用。
- 先选择 R0 / ±12.5 V，按信号类型设置耦合与输入方式；普通电压源保持 IEPE 关闭。
- 开始采集，确认波形后再开始保存。结束时先停止保存，再停止采集。
数据保存与使用提示
RAW BIN 与同名 .bin.range.json 成对保存；CSV 有效采样率上限为 62.5 kS/s，高速数据先保存 BIN 后离线转换。量程为输入端饱和量程，不等同于过压保护额定值。5 V 基准端子为输出端，不应接入外部电压。完整操作步骤请参阅使用说明。
