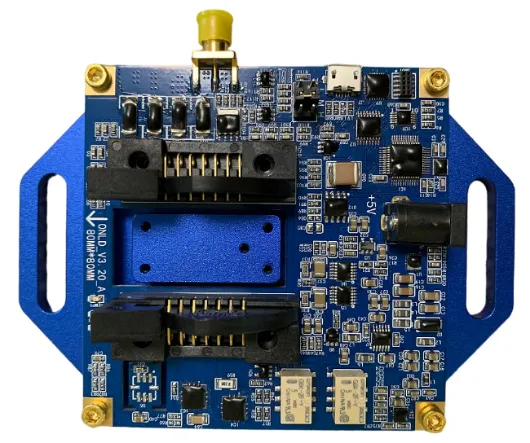

ONLD-300A/600A 低噪声激光器驱动模块面向半导体激光器科研与工程应用，集成超低噪声恒流源与高稳定温控功能，可直接驱动标准 14-pin 蝶形封装激光器，适合系统集成与实验室搭建。
- 低噪声恒流输出，典型 RMS 电流噪声 < 780 nA（10 Hz–1 MHz）
- 支持 0–300 mA（ONLD-300A）/ 0–600 mA（ONLD-600A）激光管驱动
- 集成 TEC 温控，温度分辨率 0.002 ℃，长时间稳定运行
- DC–10 MHz 电流调制带宽，三档调制增益（0.8 / 8 / 80 mA/V）可选
- 标准 14-pin 蝶形激光器夹具，便于快速更换与维护
- 完善的过流、过压、过热保护与电流缓升/缓降机制，保护激光器安全
- 提供 USB 通信与上位机软件，支持参数设定、状态监测与远程控制
配置与价格
—
文档资源
应用领域
- 14-pin 蝶形封装半导体激光器驱动与温控
- 光纤无源器件生产与测试平台
- 精密光谱、稳频与锁频系统的电流/温度驱动模块
- 高校与科研院所光电实验与教学平台
规格参数
| 项目 | 参数 |
|---|---|
| 型号 | ONLD-300A / ONLD-600A 低噪声激光器驱动模块 |
| LD 电流范围 | 0–300 mA（ONLD-300A）/ 0–600 mA（ONLD-600A，可选，默认ONLD-600A） |
| LD 电流分辨率 | 0.01 mA |
| LD 典型工作电压 | ≈ 2.8 V（与激光器类型相关） |
| RMS 噪声（10 Hz–1 MHz） | ≤ 780 nARMS |
| 噪声电流密度 @ 1 kHz | ≤ 830 pA/√Hz |
| DC 调制带宽 | DC–10 MHz |
| DC 调制增益 | 0.8 / 8 / 80 mA/V（三档可选） |
| 调制输入范围 | −1.5 V ～ +1.5 V，50 Ω 输入阻抗 |
| TEC 输出 | ±3 V，最大 1.2 A |
| 温度控制范围 | 5–50 ℃（环境温度 0–45 ℃） |
| 温度分辨率 | 0.002 ℃ |
| 温度稳定性 | 0.002 ℃ |
| PD 监测电流范围 | 0–2.5 mA |
| 电源 | DC 5 V，功耗 ≤ 15 W |
| 工作温度 | 0–45 ℃ |
| 存储温度 | −10–60 ℃ |
| 尺寸 | 约 116 × 90 × 35 mm（含散热片） |
外观尺寸
模块整体尺寸约为 116 × 90 × 35 mm（含散热片），中心位置为标准 14-pin 蝶形激光器夹具安装区域，
热沉底部预留螺孔，可直接固定在散热板或系统机箱内。激光器出光方向在板上以箭头标识，便于与光路对准。
端口说明
- J1（+5V 电源输入）：2-pin 端子，输入 DC 5 V，推荐电源能力 ≥ 3 A。
- J2（USB 接口）：USB 转串口通信接口，用于连接上位机进行参数设定与状态监测。
- P1（DC 调制档位开关）：三档选择 Low / Medium / High，对应 0.8 mA/V、8 mA/V、80 mA/V 调制增益。
- DC（SMA 调制输入）：DC–10 MHz 电流调制输入端口，输入范围 −1.5 V ～ +1.5 V，50 Ω 终端。
- 激光器固定热沉：用于安装标准 14-pin 蝶形封装激光器，安装时需确保良好贴合并拧紧螺钉以保证散热。
- 状态指示灯：
- Power：电源指示灯亮表示供电正常；
- LASER1：亮表示激光电流输出开启；
- TEMP1：亮表示温度已锁定在设定值附近。
软件界面
ONLD-300A/600A 通过 USB 虚拟串口与上位机软件通信，可完成激光电流、温度设定、保护阈值设定以及调制档位配置等操作，详细参数说明请参见软件使用说明文档。
供电
本模块通过DC端子供电，推荐使用 5 V / 3 A 以上规格的稳压直流电源。上电前请确认电源极性与电压正确，
并确保激光器已正确安装且与散热片紧密接触。设定大电流（>500 mA）时，建议为模块及激光器提供额外风冷或其他散热措施。
ONLD-300A/600A 默认支持 TYPE1 引脚定义的蝶形封装激光器（含 TEC、热敏电阻与监测 PD），
也可根据需求定制其他引脚顺序。安装激光器前，请仔细核对用户手册中的引脚定义与内部连接示意，避免因接线错误造成器件损坏。
设备仅限经过培训的专业人员使用。请遵守手册中的重要安全信息及使用注意事项，
特别是激光防护（避免直视激光束）、防止设备受潮和剧烈机械冲击等要求。如发现设备工作异常，请立即断电并联系我司技术支持。
